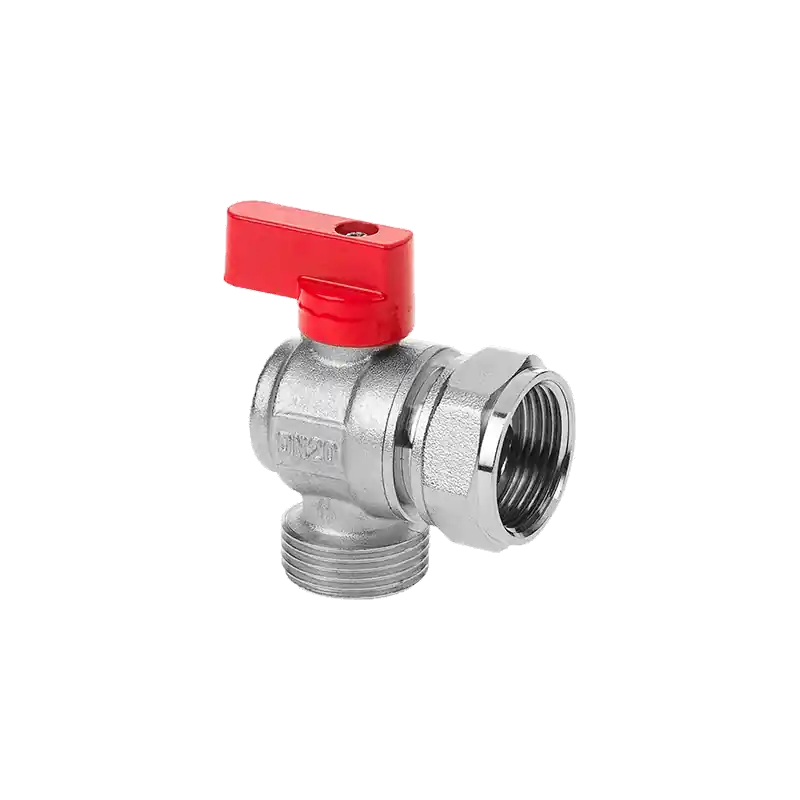

VÁLVULA PARA CALDERA (agua caliente)OBJETOEste producto tiene como objeto el corte del agua caliente en el sistema de calefacción.APLICACIONESLa aplicación para la cual ha estado diseñada es como llave de aparato, instalada directamente a la caldera de calefacción.Para cualquier aplicación distinta, consultar con nuestro departamento técnico.SISTEMA DE ESTANQUEIDADEl sistema de estanqueidad es mediante obturador esférico sobre asientos fabricados en material PTFE.COMPONENTE MATERIALTornillo mando Acero Inox 304Mando Aleación AluminioEje LatónJuntas tóricas eje NBRTuerca giratoria LatónTapón lateral LatónObturador o Bola LatónAsiento teflón P.T.F.E.Cuerpo llave LatónFUNCIONAMIENTO• Para el cierre del flujo, actuar sobre el mando mediante ungiro en el sentido contrario a las agujas del reloj (sentidoanti-horario). Éste debe quedar en posición perpendicularal sentido del flujo.• Para la apertura del flujo, actuar sobre el mando medianteun giro en el sentido de las agujas del reloj (sentidohorario). Éste debe quedar en posición paralela al sentidodel flujo.• Para preservar el buen funcionamiento de la válvula, esabsolutamente necesario que esta no permanezca enposiciones intermedias de apertura o cierre bajo ningúnconcepto.• Se recomienda proceder a realizar los movimientos deapertura y cierre de la llave, como mínimo una vez al mes.CARACTERÍSTICAS TÉCNICAS• Mando color rojo como distintivo de agua caliente.• Temperatura máxima de funcionamiento: +95º C.• Temperatura mínima de funcionamiento: – 20º C.• Par de maniobra: ver tabla superior columna P.M.• Presión máxima de trabajo: 16 bar• A pesar de que estas llaves no tienen sentido deflujo predeterminado, se recomienda que la entradasea por el lado de la rosca macho y la salida por ellado de la tuerca giratoria.FICHA TÉCNICA VÁLVULA PARA CALDERA (agua caliente)INSTALACIÓN• Para un correcto funcionamiento, las aguas o fluidos deben estar exentos de cal y de partículas sólidas que puedanobstruir o dañar las partes del sistema de estanqueidad.• Es obligatorio hacer un barrido de las tuberías de la instalación, previamente a la colocación de la válvula, garantizando aausencia de cuerpos o elementos extraños que puedan dañar el sistema de cierre y de estanqueidad.• Conectar la válvula al aparato de red o a la tubería utilizando siempre los elementos de estanqueidad y accesorios deconexión adecuados para cada tipo de válvula. Dichos accesorios tienen que cumplir con las especificaciones de lasreglamentaciones y normas exigidas por la reglamentación vigente.En el caso de utilizarse accesorios que requieran de operaciones de soldadura, NO efectuar nunca dichas operacionescon el accesorio conectado a la válvula, ya que el exceso de temperatura podría dañar sus partes vitales deaseguramiento de la estanqueidad. Asimismo, asegurarse también de retirar las partes del accesorio que sean de cauchoo susceptibles de padecer daños en una operación de soldadura.• Conectar siempre la válvula por sus extremos de conexión diseñados para este propósito. NO hacerlo por el cuerpo,cuello o mando.• NUNCA golpear la válvula por ninguna de sus partes bajo ningún concepto.• NO alterar ni modificar ninguna parte de la válvula ni de sus componentes.• Una vez concluida la instalación, es obligatorio efectuar las pruebas de estanqueidad exigidas por la reglamentaciónvigente. Estas pruebas siempre tienen que ser previas a la puesta en servicio del aparato o red.VERIFICACIONES PERIÓDICAS• No se requiere de operaciones de mantenimiento. Sólo se recomienda proceder a realizar los movimientos de apertura ycierre de la válvula como mínimo una vez al mes, tal y como se prescribe en el apartado de FUNCIONAMIENTO.• Durante la vida útil de la válvula, tendrán que efectuarse las verificaciones de ausencia de fugas exigidas por lareglamentación vigente.• Comprobar de forma periódica que el funcionamiento de la válvula es correcto, principalmente los movimientos deapertura y cierre de la misma.• Comprobar también de forma periódica el aspecto general de la válvula, asegurando que no existan partes deterioradasde la misma.ADVERTENCIAS• Cualquier deterioro o rotura de una válvula o parte de ella requiere la sustitución completa de la misma.• El deterioro de cualquier parte de una válvula significa el no cumplimiento de los requisitos de la normativa.• Asegurarse que la válvula es la adecuada para el aparato o red al cual instalamos, y que le permite el caudal necesariopara la utilización prevista.• Todas las instalaciones tienen que realizarse de acuerdo con los códigos de prácticas existentes, leyes locales yreglamentaciones nacionales aprobadas.• Para comprobar la ausencia de fugas en la instalación, NO UTILIZAR NUNCA llamas o cualquier sustancia o productoinflamable o susceptible de incendio o explosión.• No utilizar nunca bajo ningún concepto esta válvula para un uso distinto al que ha estado diseñada y fabricada.
